전력용 커패시터

적용

전력용 콘덴서는 전력계통의 역률 개선을 목적으로 사용됩니다.
삼화콘덴서는 Non-PCB 오일 및 고품질의 유전체를 사용하여 신뢰성이 높은 제품을 공급하고 있습니다.

설치시 이점

전력용 콘덴서 사용 시의 이점은 다음과 같습니다.
- 역률 개선
- 변압기 및 케이블 전력손실 감소
- 전압 강하 감소

제조 기능 범위

1 제품 3 제품
정격용량 범위 10 - 1000Kvar 10 - 1000Kvar
정격전압 범위 1000 - 22000V 1000 - 11000V
주파수 60Hz
적용규격 KSC 4802, KSC IEC 60871, IEC 60871

규격 및 성능

설치장소 옥내외 겸용
주의 사용온도 (최소/최대) -20℃/+40℃(24시간 평균 35℃이하, 1년간 평균 25℃이하)
용량허용차 정격용량의 -5~+10%, 상간 불평형률 108% 이하(20℃에서)
최대사용전압 정격전압 110% 이하: 24시간 중 12시간 이내
정격전압 115% 이하: 24시간 중 30분 이내
정격전압 120% 이하: 1개월 중 5분 이내가 2회 이하
정격전압 130% 이하: 1개월 중 5분 이내가 2회 이하
최대사용전류 정격전류의 130%과 전류 허용
손실 0.025% 이하(정격전압, 정격주파수에서 운전 후 안정된 상태의 평균 손실)
내전압, 절연등급 KSC 4802, KSC IEC 60871적용
온도상승 300deg 이하(정격전압, 35℃에서)
유밀성 콘덴서의 모든 부분이 60℃이상 될 때까지 가열하여 누유없음
방전성 방전성능이 있는 제품에 한해KSC 4802, KSC IEC 60781, IEC 60871적용
도장색 Munsell No. 5Y 7/1
직렬리액터 L=6% 적용가능

부싱 특성

임펄스 연면거리 유효타격거리 상용주파 내전압[kV]
[kv.BIL] [mm] [mm] Dry Wet
75 190.5 109.2 60 45
95 317.5 162.6 70 55
150 457.2 193.0 80 60
175 635.0 223.5 90 70
200 720.0 320.0 100 80

■ 표준 단자 규격은 M12 이지만, 정격 전류에 따라 M16이 적용될 수 있습니다.
■ 임펄스 전압이 75kV.BIL 이하 사양은 75kV.BIL 부싱이 적용 됩니다.
■ 절연캡 및 결선용 동 클램프가 함께 제공됩니다. (동 클램프는 최대 95sq, 2Wire 적용가능)
■ 적용된 부싱은 요구조건에 따라 변경이 가능합니다.

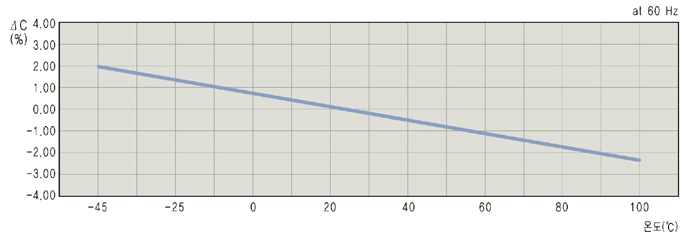

온도 대 정전용량 특성

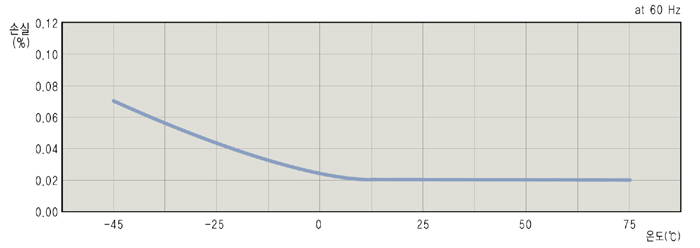

온도 대 손실 특성

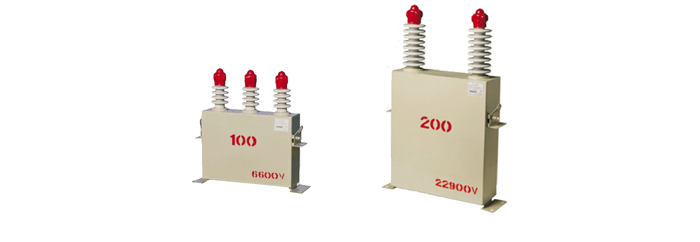

제품이미지

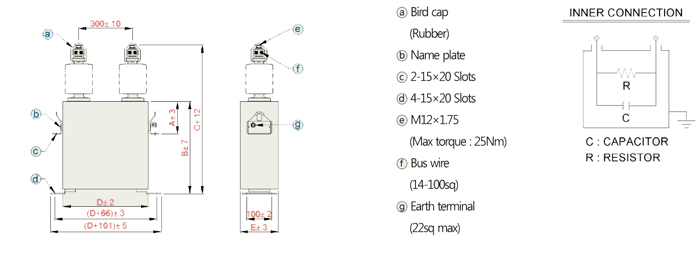

제품외형 도면 [1ø 제품]

3.3kV 60Hz 회로용 1ø 콘덴서 정격 및 치수

정격전압 정격용량 전격전류 형식명 치수[mm] 중량
[KV] [kvar] [A] A B C D E [kg]
1.9 33.4 17.6 TAF-T36033S1R 90 180 365 430 115 16
50 26.3 TAF-T36050S1R 90 180 365 430 115 16
66.7 35.1 TAF-T36066S1R 90 210 395 430 115 18
83.4 43.9 TAF-T36083S1R 130 230 415 430 115 19
100 52.6 TAF-T36100S1R 130 250 435 430 115 21
134 70.5 TAF-T36134S1R 130 250 435 430 145 25
167 87.9 TAF-T36167S1R 130 290 475 430 145 28
200 105.3 TAF-T36200S1R 130 330 515 430 145 32
250 131.6 TAF-T36250S1R 130 390 575 430 145 37

6.6kV 60Hz 회로용 1ø 콘덴서 정격 및 치수

정격전압 정격용량 전격전류 형식명 치수[mm] 중량
[KV] [kvar] [A] A B C D E [kg]
3.8 33.4 8.8 TAF-T36033S3R 90 180 365 430 115 16
50 13.2 TAF-T36050S3R 90 180 365 430 115 16
66.7 17.6 TAF-T36066S3R 90 210 395 430 115 18
83.4 21.9 TAF-T36083S3R 130 240 425 430 115 20
100 26.3 TAF-T36100S3R 130 240 425 430 115 20
134 35.3 TAF-T36134S3R 130 240 425 430 145 24
167 43.9 TAF-T36167S3R 130 280 465 430 145 27
200 52.6 TAF-T36200S3R 130 320 505 430 145 31
250 65.8 TAF-T36250S3R 130 380 565 430 145 36
300 78.9 TAF-T36300S3R 130 430 615 430 145 40
334 87.9 TAF-T36334S3R 130 470 655 430 145 44
400 105.3 TAF-T36400S3R 180 540 725 430 145 50
434 114.2 TAF-T36434S3R 180 590 775 430 145 54
467 122.9 TAF-T36467S3R 220 620 805 430 145 57
500 131.6 TAF-T36500S3R 220 660 845 430 145 60

22.9kV 60Hz 회로용 1ø 콘덴서 정격 및 치수

정격전압 정격용량 전격전류 형식명 치수[mm] 중량
[KV] [kvar] [A] A B C D E [kg]
6.6 50 7.6 TAF-T226050S06R 90 180 450 430 145 19
66.7 10.1 TAF-T226066S06R 90 190 460 430 145 20
83.4 12.6 TAF-T226083S06R 90 210 480 430 145 22
100 15.2 TAF-T226100S06R 130 230 500 430 145 23
134 20.3 TAF-T226134S06R 130 280 550 430 145 28
167 25.3 TAF-T226167S06R 130 320 590 430 145 31
209 31.7 TAF-T226209S06R 130 370 640 430 145 35
250 37.9 TAF-T226250S06R 130 430 700 430 145 41
278 42.1 TAF-T226278S06R 130 460 730 430 145 43
300 45.5 TAF-T226300S06R 130 500 770 430 145 47
334 50.6 TAF-T226334S06R 180 550 820 430 145 51
400 60.6 TAF-T226400S06R 220 640 910 430 145 59
417 63.2 TAF-T226417S06R 220 670 940 430 145 62
500 75.8 TAF-T226500S06R 220 770 1040 430 145 71
667 101.1 TAF-T226667S06R 220 830 1100 430 175 88
834 126.4 TAF-T226834S06R 220 1020 1290 430 175 107
13.2 50 3.8 TAF-T226050S13R 90 180 450 430 145 19
66.7 5.1 TAF-T226066S13R 90 190 460 430 145 20
83.4 6.3 TAF-T226083S13R 90 210 480 430 145 21
100 15.2 TAF-T226100S13R 130 220 490 430 145 22
134 10.2 TAF-T226134S13R 130 250 520 430 145 25
167 12.7 TAF-T226167S13R 130 290 560 430 145 28
209 15.8 TAF-T226209S13R 130 340 610 430 145 33
250 18.9 TAF-T226250S13R 130 390 660 430 145 37
278 21.1 TAF-T226278S13R 130 420 690 430 145 40
300 22.7 TAF-T226300S13R 130 440 710 430 145 41
334 25.3 TAF-T226334S13R 130 480 750 430 145 45
400 30.3 TAF-T226400S13R 180 560 830 430 145 52
417 31.6 TAF-T226417S13R 180 570 840 430 145 53
500 37.9 TAF-T226500S13R 220 680 950 430 145 62
667 50.5 TAF-T226667S13R 220 740 1010 430 175 78
834 63.2 TAF-T226834S13R 220 890 1160 430 175 93
1000 75.8 TAF-T2261000S13R 220 1050 1320 430 175 110

※ 이 카다로그에 기재된 제품의 시방, 치수는 변경될 수 있으므로 발주 전에 꼭 확인 바랍니다.
ㆍ 콘덴서를 2대 이상 나란히 설치 하는 경우 콘덴서의 간격을 90mm 이상 띄워 주십시오.
또한 큐비클 등에 사용하는 경우, 외함 내부 통풍이 잘 되는 구조로 하여 하절기 콘덴서 케이스의 최고 온도가 60℃ 이하
(1일 평균 60℃ 이하)가 되도록 사용하여 주십시오.
ㆍ 케이스는 편측 약 15mm 팽창하도록 제작 되어 있습니다.
케이스에 30mm 이상 팽창 되었을 경우 전원을 차단한 후 점검하여 주십시오.
ㆍ 사이즈 변경에 따른 기존 판매분의 A/S 제품은 고객 요청시 사이즈를 동일하게 제작해 드립니다.

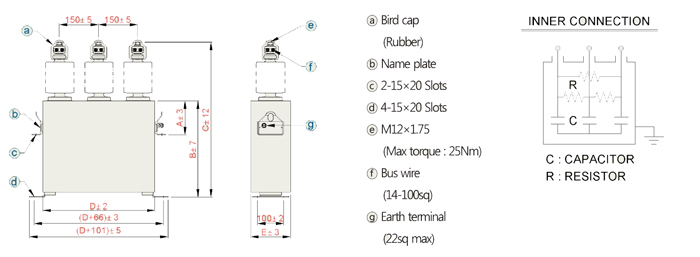

제품외형 도면 [3ø 제품]

3.3kV 60Hz 회로용 3ø 콘덴서 정격 및 치수

정격전압 정격용량 전격전류 형식명 치수[mm] 중량
[KV] [kvar] [A] A B C D E [kg]
3.3 10 1.7 TAF-T36010R 90 180 365 430 115 15
1.5 2.6 TAF-T36015R 90 190 365 430 115 15
20 3.5 TAF-T36020R 90 180 365 430 115 15
25 4.4 TAF-T36025R 90 180 365 430 115 15
30 5.2 TAF-T36030R 90 180 365 430 115 15
50 8.7 TAF-T36050R 90 190 375 430 115 16
75 13.1 TAF-T36075R 130 220 405 430 115 18
100 17.5 TAF-T36100R 130 250 435 430 115 20
6.6 10 0.9 TAF-T66010R 90 180 365 430 115 15
15 1.3 TAF-T66015R 90 180 365 430 115 15
20 1.7 TAF-T66020R 90 180 365 430 115 15
25 2.2 TAF-T66025R 90 180 365 430 115 15
30 2.6 TAF-T66030R 90 180 365 430 115 15
50 4.4 TAF-T66050R 90 190 375 430 115 16
75 6.6 TAF-T66075R 130 220 405 430 115 18
100 8.7 TAF-T66100R 130 250 435 430 115 20

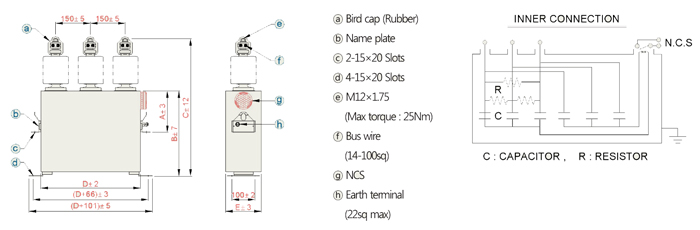

제품외형 도면 [3ø NCS 형 제품]

정격전압 정격용량 전격전류 형식명 치수[mm] 중량
[KV] [kvar] [A] A B C D E [kg]
3.3 10 1.7 TAF-T36010R 90 180 365 430 115 15
1.5 2.6 TAF-T36015R 90 190 365 430 115 15
20 3.5 TAF-T36020R 90 180 365 430 115 15
25 4.4 TAF-T36025R 90 180 365 430 115 15
30 5.2 TAF-T36030R 90 180 365 430 115 15
50 8.7 TAF-T36050R 90 190 375 430 115 16
75 13.1 TAF-T36075R 130 220 405 430 115 18
100 17.5 TAF-T36100R 130 250 435 430 115 20
6.6 10 0.9 TAF-T66010R 90 180 365 430 115 15
15 1.3 TAF-T66015R 90 180 365 430 115 15
20 1.7 TAF-T66020R 90 180 365 430 115 15
25 2.2 TAF-T66025R 90 180 365 430 115 15
30 2.6 TAF-T66030R 90 180 365 430 115 15
50 4.4 TAF-T66050R 90 190 375 430 115 16
75 6.6 TAF-T66075R 130 220 405 430 115 18
100 8.7 TAF-T66100R 130 250 435 430 115 20

3.3kV 60Hz 회로용 3ø 콘덴서 정격 및 치수

정격전압 정격용량 전격전류 형식명 치수[mm] 중량
[KV] [kvar] [A] A B C D E [kg]
3.3 150 26.2 TAF-T36150R 180 270 455 430 145 26
200 35.0 TAF-T26200R 180 330 515 430 145 31
250 43.7 TAF-T36250R 180 380 565 430 145 35
300 52.5 TAF-T36300R 180 440 365 430 145 40
400 70.0 TAF-T36400R 180 550 735 430 145 50
500 87.5 TAF-T36500R 220 660 845 430 145 59
6.6 150 13.1 TAF-T66150R 180 280 465 430 145 27
200 17.5 TAF-T66200R 180 330 515 430 145 31
250 21.9 TAF-T66250R 180 390 575 430 145 36
300 26.2 TAF-T66300R 180 440 625 430 145 40
400 35.0 TAF-T66400R 180 550 735 430 145 50
500 43.7 TAF-T66500R 220 660 845 430 145 59
※ 이 카다로그에 기재된 제품의 시방, 치수는 변경될 수 있으므로 발주 전에 꼭 확인 바랍니다.
■ 콘덴서를 2대 이상 나란히 설치하는 경우 콘덴서의 간격을 150~200kvar는 70mm 이상, 또한 큐비클 등에 사용하는 경우, 외함 내부 통풍이 잘 되는 구조로 하여 하절기 콘덴서 케이스의 최고 온도 65℃ 이하(1일 평균 60℃ 이하)가 되도록 사용하여 주십시오.
■ 케이스는 편측 약 15mm 팽창하도록 제작되어 있습니다.
케이스에 30mm 이상 팽창되었을 경우 전원을 차단한 후 점검하여 주십시오.
■ 콘덴서 전용의 차단기를 사용하여 주십시오.
■ 반드시 보호회로를 구성하여 콘덴서의 고장으로 인한 2차 사고를 방지토록 하십시오.
(NCS 보호회로 구성법은 다음 페이지를 참고하여 주십시오)
■ 사이즈 변경에 따른 기존 판배분의 A/S 제품은 고객 요청시 사이즈를 동일하게 제작해 드립니다.

NCS 보호회로 구성법

NCS 용어설명 (NCS: Neurtal Current Sensor).
NCS 원리는 그립과 같이 콘덴서 내부 소자를 Y-Y 결선하여 이 중성점 간에 전류 검출 코일을 삽입 시키고 콘덴서 내부 고장시 이 코일이 여자됨으로써 동작되는 접점이 내장되어 있습니다. 이 접점은 콘덴서 내부소자의 파쾨에 따른 신호는 정확하게 동작되며 이것을 이용하여 전원을 차단하거나 개폐기를 개방시켜 주도록 되어 있습니다.

NCS 접점 및 시퀀스 회로 구성법 ① 콘덴서 회로 전용의 차단기나 개폐기는 콘덴서 정격전류의 1.5배 이상의 전류 차단 능력이 있는것으로 선정하여 주십시오.
② NCS 접점의 전류용량이 DC 100V 0.1A이므로 보조 릴레이 코일의 소비전력이 10VA 이하인 것을 사용하십시오.(AC 110V, AC 220V 또는 DC 220V 조작전원 절대 사용금지)
③ 제어회로는 반드시 DC 110V를 사용하도록 하며, NCS 접점이 120Hz로 개폐하므로 필히 AC 110V 코일 정격에 Latched 릴레이를 사용하여 회로를 구성하십시오. (Latched 릴레이 회로 구성법은 릴레이 제작사의 회로 구성법을 따르십시오.)

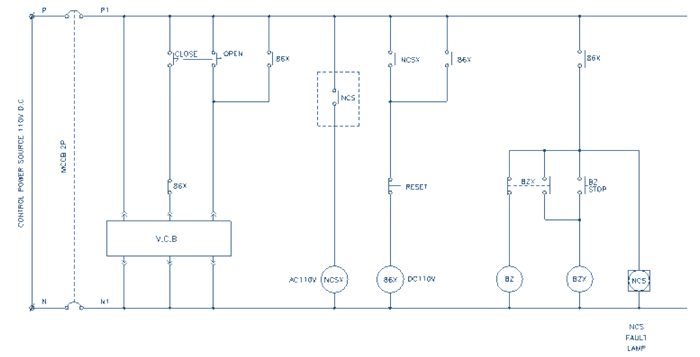

④ Latched 릴레이를 사용하지 않을 경우 AC 110V 릴레이와 DC 110V 릴레이로 아래 시퀀스와 같이 회로를 구성하십시오.

NCSX: AC 110V 릴레이(콘덴서 고장 검출용)
86X: DC 110V 릴레이(콘덴서 고장상태 표시유지 및 차단기 재투입 방지를 위한 자기유지 회로용)
[주의]법
NCSX - 릴레이를 DC 110V용으로 사용할 경우 릴레이가 동작되지 않을 수 있습니다.
NCSX - AC 110V 릴레이로 자기유지를 시킬 경우 AC 110V 릴레이 코일이 소손 됩니다.

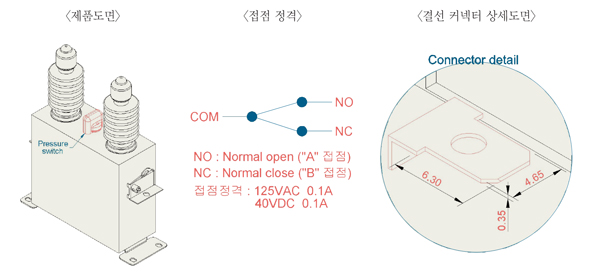

입력 스위치 적용제품

고압 콘덴서에 내장형 압력식 고장검출 장치를 적용한(압력 스위치 적용)제품을 옵션 품으로 공급하고 있습니다.

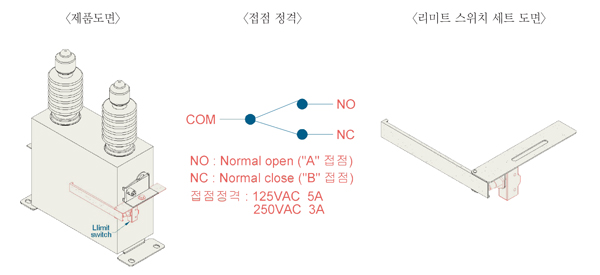

리미트 스위치 적용제품

고압 콘덴서에 부착형 압력식 고장검출 장치를 적용할 수 있는 리미트 스위치 세트를 별매품으로 공급하고 있습니다

고압 콘덴서의 고장 특성

■ 콘덴서 고장은 내부 전극간 (절연체 및 유전체) 절연저하로 인한 극간 단락 및 아크가 발생되어 콘덴서의 기능이 상실되는 것을 의미 합니다.
■ 상기와 같이 콘덴서가 고장나는 경우 콘덴서는 전원으로부터 개발되어야 합니다.
■ 전원 인각가 지속될 경우 극간 단락 및 아크 발생부위가 확대되고 아크에 따른 가스가 발생하여 콘덴서 내부 압력이 증가됩니다.
■ 콘덴서 내부압력 증가로 케이스가 팽창하며 케이스 밀폐능력 한계점을 초과할 경우 2차 사고가 (콘덴서 케이스 폭발 및 화재) 발생 됨으로 필히 고장검출 장치를 설치하여 2차 사고를 발지해야 합니다.

고장 검출장치 적용의무

콘덴서 고장 후 2차 사고를 방지하기 위해 고장 검출장치 적용을 의무화 합니다.
■ 제1차 검출장치: 과전류 계전기 OCR 기본적용(내선규정 제 150-1절 참조)
■ 제2차 검출장치: 콘덴서 뱅크 별로 적합한 방식을 선택적용 합니다.
- NVS : Neutral voltage sensor
- NCS : Neutrl current sensor
- NCT : Neutral current transformer
- 오픈델타
- 전압차동(상세 내용은 제품소개 : 역률 개선용 뱅크 페이지를 참조 바랍니다.)
■ 제3자 검출방식: 콘덴서 내부 고장이 확대된 후 2차 사고발생 직전에 고장을 검출하는 방식입니다.
- 압력 스위치 적용방식: 콘덴서 내부 압력이 설정 압력을 초과할 경우 스위치를 동작시키는 방식 입니다.
- 리미스 스위치 적용방식: 콘덴서 내부 압력 증가로 케이스 팽창이 설정 범위를 초과할 경우 스위치를 동작시키는 방식입니다.

압력 스위치 및 리미트 스위치 적용 방식의 장점, 단점, 의무

■ 장점: 부품 구성이 간편하고 경제적입니다.
■ 단점: 콘덴서 고장/확대 후에 동작되며 동작까지 시간이 지연됩니다.
케이스 파손 및 케이스 밀폐가 파괴 되었을 경우 동작되지 않습니다.
■ 의무: 당사는 압력 스위치 및 리미트 스위치 방식으로만 고장검출 장치로 적용하는 것을 허용하지 않습니다.
제1차 및 2차 검출장치를 기본으로 적용 해야 합니다.
